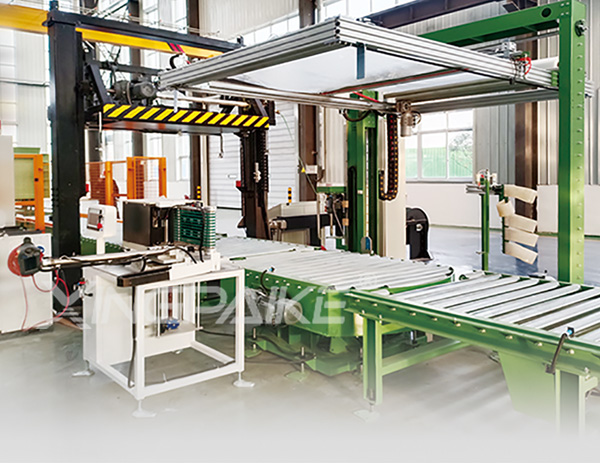

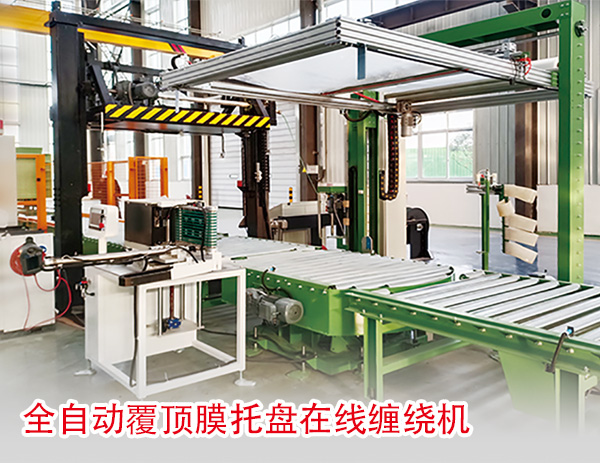

全自動覆頂膜托盤在線纏繞機是一種高效率的自動化包裝設備，專門用于覆蓋膜托盤，并進行在線纏繞。該設備具有工作穩定、操作簡單、效率高等優點，能夠有效提高包裝效率，降低人力成本。

該機器采用先進的技術，具有自動化控制系統，可以實現自動對膜托盤進行定位，并在設定的壓力和速度下進行覆蓋膜的操作。操作人員只需設定好相關參數，機器即可自動化運行，大幅度減少了操作人員的勞動強度。

該設備使用高質量的覆頂膜，能夠幫助保護貨物免受灰塵、濕氣和其他外界污染的影響。覆頂膜能夠緊密地包裹貨物，防止其在運輸和儲存過程中產生移位、磨損等問題，提高貨物的安全性和完整性。

主要技術參數/性能: ??????????????????????

1、基本參數：

裹包尺寸： ???????????1200*1200*1500mm

包裝速度： ???????????約15-30托/小時（視貨物規格大?。?/span>

轉臺轉速： ???????????0-15轉/分

整機重量： ???????????2800kg

2、轉盤驅動部件（1套）： ???????????

2.1、 ?電機變頻調速；

2.2、 ?轉盤減速機：中大（法蘭剎車式）

????????2.3、 ?功率：P=1.5KW ??電源電壓380V/3P/50HZ?

2.4、 驅動轉速： ??n=10-20rpm（變頻調速）

??2.5、 12A鏈條傳動結構。

3、膜架升降部件(1套)：

3.1、采用雙鏈條結構，膜架上升、下降速度分別可調，送膜速度可調

（山東星派克公司：立柱采用冷軋鋼板，厚度完全符合國家標準，堅固耐用。具有雙向定位、噪音小，膜架上升下降平穩性可靠耐用，超高貨物的包裝效果比較明顯。）

3.2、膜架升降驅動減速機型號：渦輪渦桿減速機

3.3、電機功率： ???????0.37kw

4 、機架輸送(1套)：

4.1、機架為方管鋼結構，材質Q235；

?4.2、機架上部裝有傳動機構；

4.3 ?輸送速度變頻可調節；

4.4 ?設備滿足托盤樣式：川字型、平板型、田字型。

5、 膜架部件(1套)： ?

5.1、膜架上安裝光電開關，自動檢測貨物的高度。

5.2、 交流變頻驅動系統?

5.3、電機功率：0.37KW

5.4、膜架拉伸比為1：2.5，送膜速度可調；

5.5、膜架隨動機構，換膜開門安全保護；

5.6、膜架送膜擺臂回轉，接近開關控制送膜電機的啟停達到送膜的隨動；

5.7、傳動機構: 鏈條傳動。

?6、上、斷膜裝置（1套）：

????????6.1 ?纏繞完成后，自動將薄膜切斷并夾住膜頭；

????????6.2 ?工作電壓：380V AC/3相5線/50Hz

?????????????耗氣量：1000ml/min

?????????????氣動工作壓力：0.5~0.6MPa

?7、覆膜系統（1套）

????設備型號：XFM1600（無桿氣缸往復式切刀結構，刀片采用錳鋼美工刀片，實用，購買方便）

????頂部覆膜機：

????貨物高度：900mm-1500mm

????覆膜效率：約15件∕小時（max）

????覆膜控制系統的增加，在控制柜上增加人機界面觸摸屏

????覆膜自動氣動切斷，切斷的同時能夠自動將斷頭夾住，以便進行下一循環包裝

????覆膜升降電機功率：380V ???1.5KW

????牽膜電機功率：380V 0.9kw

????工作電壓：380V AC/3相5線/50Hz

????耗氣量：1000ml/min

氣動工作壓力：0.5~0.6MPa

覆頂膜包裝材料???

厚 ??度： ???????55~80μm ????

??幅 ??寬： ???????1500mm—1600mm

膜卷內心： ??????76.2mm ???

膜卷最大外徑： ??260mm

四、機器性能

???4.1主機部分 ?

?????標準設備轉盤靜態承重3000Kg ?動態承重2000kg

???4.2機臺高510mm ，采用回轉支承+鏈條傳動減速機結構。

???4.3 機架材質Q235。

???4.4 整機設計壽命10年，非人為損壞，質保期一年，超保收取配件服務費用。

五、纏繞膜包裝材料：

機用LLDPE 拉伸纏繞膜 ??

厚 ??度： ???????17~35μm ????

??幅 ??寬： ???????300mm—500mm

膜卷內心： ??????76.2mm ???

膜卷最大外徑： ??260mm

六、控制系統：

1、PLC可編程控制，纏繞層數及次數可設置； ????????????

2、光電開關，自動感測貨物的高度 ； ?????????????????????

3、轉盤驅動鏈?zhǔn)絺鲃?dòng)，剎車減速電機定位精確；

4、薄膜系統:

4.1、膜架動力預拉拉伸機構，預拉伸可達250%。

4.2、膜架上升、下降速度可調，送膜速度可調。

5、本機器設有自動和手動轉換功能，更好的保證了包裝系統的運行。
